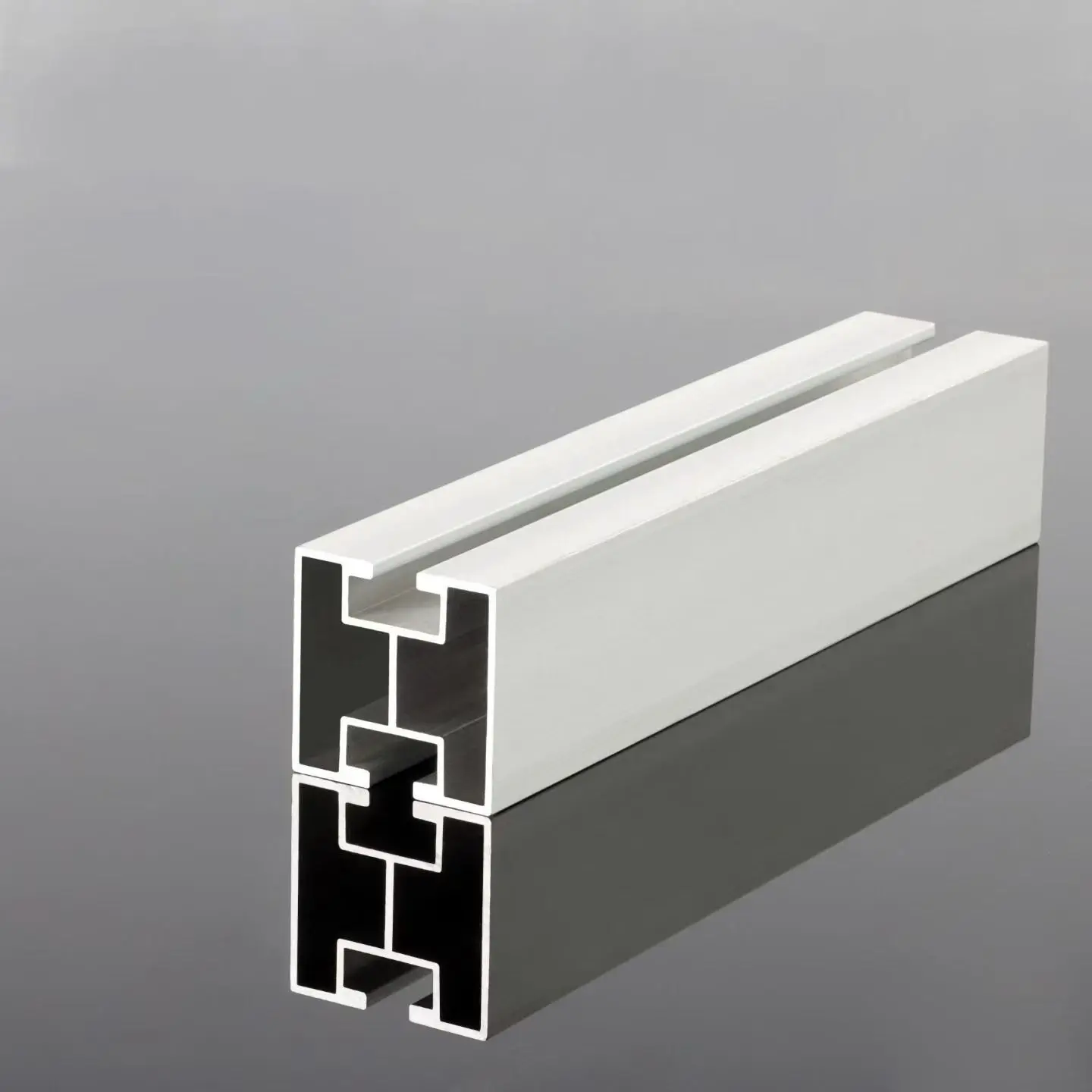

Rel Panduan Bertetulang

Rel yang kelihatan sama pada cetak biru boleh berkelakuan sangat berbeza sebaik sahaja dipasang dalam tatasusunan pada permukaan bercerun: jarak purlin melebar dan laluan pemuatan beralih, menyebabkan profil lurus tunduk atau gancu secara beransur-ansur di antara penyokong. Ubah bentuk ini selalunya membawa kepada salah jajaran modul dan pengapit longgar dari semasa ke semasa; rel panduan bertetulang direka khusus untuk menangani isu ini. Guojian mengeluarkan ini menggunakan proses pembentukan sejuk bersepadu dengan rusuk membujur berterusan, menjadikan tetulang sebagai sebahagian daripada keluli itu sendiri.

Bagaimana struktur bertetulang berfungsi

Tulang rusuk berfungsi untuk satu tujuan: meningkatkan ketahanan profil terhadap lenturan dan kilasan tanpa menggandakan berat. Kerana rel dibentuk sejuk dalam satu laluan, rusuk berjalan secara berterusan sepanjang keseluruhannya; ketiadaan kimpalan pada titik tetulang menghilangkan kawasan yang terdedah kepada pengaratan atau keretakan pramatang di bawah beban angin kitaran. Ringkasnya, keluli tambahan diletakkan secara strategik tepat di tempat yang diperlukan untuk mengatasi momen lentur.

Pemilihan bahan dan salutan adalah berdasarkan keadaan tapak, bukan kebiasaan. Salutan zink-Aluminium-Magnesium (ZAM) membentuk lapisan pelindung padat yang boleh berhijrah untuk menutup bahagian tepi yang dipotong, menjadikan rel panduan bertetulang bersalut ZAM sebagai pilihan yang disyorkan untuk projek pantai, perikanan-solar dan pasang surut. Galvanizing hot-dip kekal sebagai penyelesaian kos efektif untuk loji janakuasa pedalaman standard, manakala pilihan "keluli hitam" (tidak bersalut) tersedia untuk pembeli yang memilih untuk menggunakan rawatan permukaan mereka sendiri kemudian.

Kelebihan teras dan sebab di sebaliknya

Ketegaran yang lebih besar, bukan berat yang lebih besar:

Profil bertetulang bersepadu menawarkan kapasiti galas beban yang lebih tinggi bagi setiap kilogram. Ini membolehkan projek atas bumbung meningkatkan kekuatan struktur sambil mengekalkan berat mati di bawah kawalan—faedah langsung apabila jidar beban bangunan adalah ketat.

Salutan dipadankan dengan tapak:

ZAM untuk persekitaran kelembapan tinggi atau semburan garam, galvanizing hot-dip untuk loji kuasa standard, dan keluli hitam untuk projek yang memerlukan salutan tempatan. Versi ZAM didatangkan dengan waranti anti-karat 25 tahun, versi tergalvani hot-dip dengan 15 tahun, dan struktur itu sendiri membawa waranti 10 tahun.

Pemasangan Lebih Cepat:

Keratan rentas berbentuk saluran bagi rel panduan bertetulang memuatkan bolt-T secara langsung; kedudukan komponen boleh dilaraskan dengan menggelongsorkannya di sepanjang rel, menghapuskan keperluan untuk penggerudian semula. Pengapit dan penyambung yang sepadan datang daripada barisan pengeluaran kami sendiri, dengan berkesan mengalih keluar keseluruhan pembekal daripada rantai pemasangan anda.

Pra-fabrikasi Sebelum Penghantaran:

Menebuk, memotong dan mengimpal disiapkan secara dalaman mengikut lukisan. Rel bertetulang sedia untuk pemasangan segera semasa ketibaan, meminimumkan pengisaran, pemotongan, dan sentuhan perlindungan kakisan di tapak—penting untuk loji janakuasa gunung terpencil di mana setiap jam kerja yang disimpan diterjemahkan kepada penjimatan kos sebenar.

Spesifikasi Teknikal

item	Spesifikasi
bahan	Keluli karbon berbentuk sejuk
Struktur	Bahagian terbentuk sejuk bersepadu + rusuk integral berterusan
Pilihan Salutan	Zink-Aluminium-Magnesium (ZAM) / Tergalvani Hot-dip / Kemasan hitam (tidak bersalut)
Ketebalan Maks	12 mm
Bahagian	Bahagian tersuai bagi setiap lukisan pelanggan
Panjang	Potong panjang mengikut lukisan
Pengikat	Slot serasi dengan T-bolt; pengapit dan penyambung pertengahan/akhir yang dihasilkan sendiri
Waranti	Waranti anti-karat: 25 tahun untuk ZAM, 15 tahun untuk hot-dip tergalvani; Waranti struktur: 10 tahun
MOQ	1 × 20GP bekas; perintah percubaan boleh dirunding
Masa Utama	7–15 hari bekerja selepas penerimaan deposit
Terma Perdagangan	FOB / CFR / CIF

Aplikasi

Rel panduan bertetulang direka untuk tapak di mana profil standard menghampiri had galas bebannya. Aplikasi di bawah merangkumi senario beban yang paling kerap kami hadapi.

Loji PV Gunung:

Bentuk muka bumi yang beralun membawa kepada beban angin dan salji yang tidak rata. Profil yang diperkukuh memastikan tatasusunan kekal lurus merentasi pelbagai rentang—sebab mengapa pengapit kekal selamat walaupun sehingga tahun kedua dan ketiga beroperasi.

Projek Perikanan-Solar dan Agri-Solar:

Persekitaran terbuka, turun naik suhu harian yang ketara, dan keadaan tanah yang lembap semuanya mempercepatkan kakisan. Salutan ZAM menahan tekanan persekitaran ini, manakala profil bertetulang mengendalikan beban tambahan yang berkaitan dengan rentang yang lebih panjang di atas air atau tanaman.

Tumbuhan Dataran Luar Pesisir dan Pasang Surut:

Semburan garam menimbulkan ujian muktamad untuk rel. Di sini, profil yang menebal dan bertetulang menahan tekanan angin, manakala salutan ZAM menghalang kakisan dari luar ke dalam; memandangkan kedua-dua permintaan adalah kritikal, kami mengesyorkan untuk menentukan kedua-dua ciri.

Sistem Penjejakan:

Sistem paksi tunggal dan dwi paksi tertakluk kepada pemuatan berulang sepanjang hari. Profil standard cenderung berubah bentuk di bawah keadaan ini, manakala profil bertetulang direka bentuk khusus untuk menahan beban kitaran.

Sistem Pemasangan Fleksibel:

Struktur fleksibel rentang besar memerlukan rel untuk mengekalkan bentuknya dengan sokongan asas yang minimum. Ketegaran struktur—bukan hanya kekuatan—adalah faktor utama dalam memastikan modul mengekalkan sudut kecondongan yang direka bentuknya. Loji Suria Atas Bumbung Komersial dan Perindustrian: Had beban bumbung mengekang berat diri, menjadikannya penting untuk memaksimumkan kekuatan setiap kilogram—tepat apa yang diberikan oleh geometri rusuk dalam larian yang panjang dan berterusan.

Pengendalian, Pemasangan dan Penyelenggaraan

Penyimpanan dan Pengangkutan:

Tumpukan pada penyokong yang dinaikkan di kawasan berbumbung dan berventilasi; gunakan perlindungan tepi semasa pengendalian untuk mengelakkan calar salutan atau ubah bentuk bahagian sebelum pemasangan.

Pemprosesan di tapak:

Buang semua bahagian tepi yang dipotong dan sapukan salutan sentuh anti-karat. Letakkan lubang untuk mengelakkan tulang rusuk; jangan sekali-kali mengisar tulang rusuk itu sendiri—tulang rusuk adalah sumber kekuatan, jadi mengisarnya mengalahkan tujuan membeli rel ini.

Pemasangan:

Gunakan hanya rel lurus dan tidak rosak; ketatkan pengikat mengikut spesifikasi tork standard dan biarkan celah pengembangan pada sambungan seperti yang diperlukan. Untuk projek di kawasan pergunungan, air pasang surut atau pantai, pastikan asasnya stabil sebelum memasang rel panduan bertetulang.

O&M:

Periksa bolt, ubah bentuk bahagian dan keadaan salutan secara berkala; memendekkan selang pemeriksaan untuk persekitaran yang terdedah kepada semburan garam. Jangan melebihi beban reka bentuk semasa memasang peralatan tambahan, dan segera sentuh sebarang kerosakan salutan.

Soalan Lazim

S1: Patutkah saya memilih versi Zinc-Aluminium-Magnesium (ZAM) atau versi hot-dip galvanized?

A: Biarkan keadaan tapak yang menentukan. Untuk projek pantai, perikanan-solar atau pasang surut, kami mengesyorkan ZAM—salutan melindungi tepi yang dipotong dan menahan kakisan semburan garam, disokong oleh waranti anti-karat selama 25 tahun. Untuk loji pedalaman standard, galvanizing hot-dip menawarkan keberkesanan kos yang sangat baik dengan waranti anti-karat selama 15 tahun.

S2: Bolehkah anda mengeluarkan rel panduan bertetulang berdasarkan lukisan keratan rentas kami sendiri?

A: Ya. Bahagian tersuai adalah bahagian standard perniagaan kami: kami membentuk gulungan sejuk mengikut lukisan (sehingga ketebalan 12 mm) dan menebuk, memotong dan mengimpal secara dalaman, jadi produk sedia untuk dipasang semasa penghantaran.

S3: Apakah jaminan yang diberikan?

J: Kami menawarkan waranti anti-karat selama 25 tahun untuk versi ZAM, 15 tahun untuk versi tergalvani hot-dip, dan waranti struktur 10 tahun untuk sistem pelekap.

S4: Bagaimanakah ia dibungkus? Apakah kapasiti kontena?

J: Sebuah kontena 20GP memuatkan kira-kira 2 MW keluli sistem pelekap, manakala 40HQ memegang kira-kira 4–5 MW. Rel diikat dan dilindungi untuk pengangkutan laut; pesanan percubaan kelompok kecil untuk projek awal boleh dirundingkan.

S5: Apakah pensijilan kualiti yang boleh diberikan?

J: Kilang ini diperakui kepada piawaian ISO 9001, ISO 14001, dan ISO 45001; laporan pengiraan struktur dan laporan ujian pihak ketiga tersedia. Sila beritahu kami pasaran destinasi supaya kami boleh mengesahkan dokumentasi khusus yang diperlukan.
