A rel panduanadalah lebih daripada trek logam yang ringkas. Ia adalah komponen ketepatan yang bertanggungjawab untuk mengekalkan pergerakan terkawal, penjajaran, kestabilan dan keselamatan dalam sistem yang penting pergerakan lancar dan boleh berulang. Daripada pemasangan lif kepada peralatan industri, rel panduan yang betul mesti menggabungkan ketepatan dimensi, kekuatan struktur, kualiti permukaan, pemasangan yang boleh dipercayai dan ketahanan jangka panjang. Panduan ini menerangkan cara rel panduan berfungsi, perkara yang menentukan prestasinya, cara memilih spesifikasi yang betul dan perkara yang perlu diperiksa oleh pembeli sebelum membuat pesanan.
1. Asas Rel Panduan

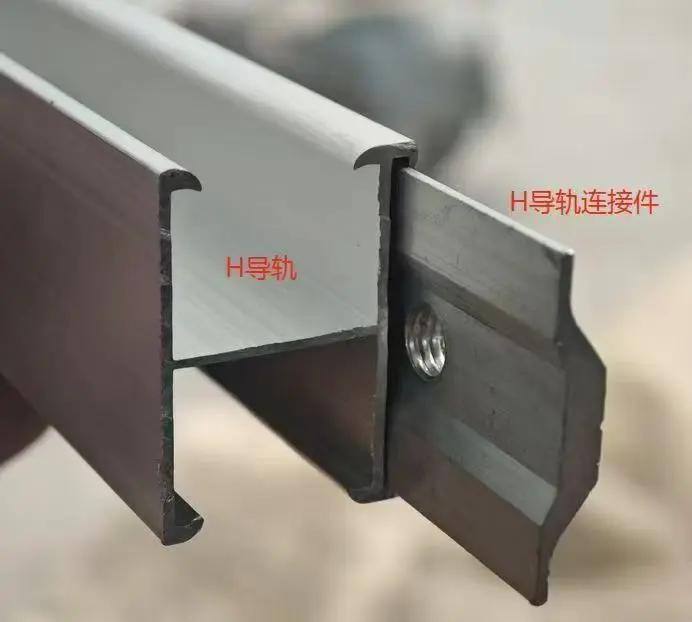

Rel panduan ialah komponen linear tegar yang direka untuk mengawal laluan bahagian yang bergerak. Daripada membenarkan komponen bergerak bebas dalam beberapa arah, rel menetapkan laluan perjalanan yang ditentukan dan membantu mengekalkan penjajaran yang konsisten sepanjang operasi.
Dalam sistem lif, rel panduan dipasang secara menegak di dalam aci untuk memandu kereta lif dan pengimbang. Piawaian lif moden meletakkan keperluan khusus pada bahan rel panduan, dimensi, geometri, kemasan permukaan, sambungan, pesongan dan prestasi struktur. ISO 8100-33:2022, sebagai contoh, menentukan gred dan kualiti, toleransi dimensi dan geometri, kemasan permukaan, dan keperluan penetapan untuk rel panduan jenis T piawai yang digunakan untuk kereta angkat dan pemberat balas.
Untuk jentera perindustrian, istilah ini boleh menggambarkan rangkaian komponen panduan linear yang lebih luas. Keratan rentas, bahan, kekerasan, kaedah pemasangan dan rawatan permukaan yang tepat bergantung pada mesin dan persekitaran operasi.
2. Bagaimana Rel Panduan Berfungsi
Prestasi rel pemandu datang daripada interaksi antara rel, pemasangan bergerak, pendakap pelekap, kasut pemandu atau penggelek, sambungan dan struktur sekeliling. Setiap elemen perlu bekerjasama. Rel berkualiti tinggi tidak boleh mengimbangi pemasangan yang lemah, penjajaran yang salah atau perkakasan sokongan yang tidak sesuai.
Mengekalkan Laluan Perjalanan Terkawal
Rel menyediakan permukaan rujukan tetap. Kasut pemandu, penggelek, roda atau elemen pemandu lain mengikut permukaan itu, mengurangkan pergerakan yang tidak diingini dan memastikan peralatan sejajar.
Mengendalikan Daya Lateral
Beban yang bergerak boleh mencipta daya sisi semasa pecutan, nyahpecutan, pemuatan, pemunggahan, getaran atau berhenti kecemasan. Sistem rel panduan yang cukup tegar membantu menahan daya ini sambil mengehadkan pesongan yang berlebihan.
Menyokong Operasi Lancar
Kelurusan rel dan keadaan permukaan secara langsung mempengaruhi tingkah laku komponen yang bergerak. Geometri yang buruk, permukaan yang rosak, pencemaran, atau bahagian rel yang tidak dicantumkan dengan betul boleh meningkatkan keperluan bunyi, getaran, haus dan penyelenggaraan.
Untuk aplikasi lif, EN 81-20 secara khusus memerlukan rel panduan, penyambungnya, dan penyambungnya untuk menahan beban dan daya yang berkaitan dengan operasi yang selamat, manakala pesongan mesti kekal dikawal secukupnya untuk mengelakkan gangguan pada pintu, peranti keselamatan, atau komponen bergerak.
3. Aplikasi Rel Panduan Utama
Rel panduan digunakan di mana-mana pergerakan linear atau menegak terkawal diperlukan. Walaupun rel panduan lif adalah antara contoh yang paling dikenali, prinsip kejuruteraan asas digunakan untuk banyak industri.
| Permohonan | Fungsi Utama | Pertimbangan Penting |
|---|---|---|
| Lif Penumpang | Bimbing kereta dan pengimbang | Penjajaran, keselesaan tunggangan, kekuatan, pesongan, kualiti permukaan |
| Lif Barang | Kawal pergerakan di bawah beban yang lebih berat | Kapasiti beban, ketegaran struktur, ketahanan |
| Peralatan Perindustrian | Menyediakan panduan linear berulang | Arah beban, kelajuan, haus, ketepatan pelekap |
| Sistem Pengendalian Bahan | Pandu platform dan komponen yang bergerak | Operasi berterusan, pencemaran, akses penyelenggaraan |
| Jentera Automasi | Mengekalkan kedudukan komponen yang tepat | Toleransi dimensi, kemasan permukaan, kebolehulangan |
| Sistem Angkat Khusus | Kawal pergerakan menegak atau condong | Keadaan beban, keperluan keselamatan, pendedahan alam sekitar |
Dalam pemasangan lif, rel panduan bukan sekadar komponen kedudukan. Mereka juga boleh berinteraksi dengan sistem keselamatan semasa keadaan operasi yang tidak normal. Peraturan lif California, sebagai contoh, memerlukan kereta lif dan pemberat pengimbang disediakan dengan rel panduan dan menyatakan keperluan berkenaan bahan rel, bahagian, penyokong, pengikat dan prestasi struktur.
4. Bahan dan Pembuatan
Keluli digunakan secara meluas untuk aplikasi rel panduan yang menuntut kerana ia menawarkan gabungan kekuatan, ketegaran, kebolehmesinan, rintangan haus dan kestabilan dimensi yang berguna. Walau bagaimanapun, hanya menyatakan "keluli" tidak mencukupi. Gred bahan dan proses pembuatan harus sepadan dengan aplikasi sebenar.
Rel Panduan Ditarik Sejuk
Lukisan sejuk boleh memberikan dimensi terkawal dan profil yang konsisten. Ini menjadikannya sesuai untuk aplikasi di mana ketepatan dimensi dan ciri permukaan adalah penting.
Rel Panduan Bermesin
Pemesinan boleh digunakan apabila kawalan geometri yang lebih ketat atau keadaan permukaan tertentu diperlukan. ISO 8100-33 mengenal pasti laluan pengilangan yang ditarik sejuk dan dimesin untuk rel panduan lif jenis T yang standard.
Rawatan Permukaan
Bergantung pada persekitaran, perlindungan terhadap kakisan mungkin diperlukan. Penyimpanan, pengangkutan, pemasangan dan keadaan operasi jangka panjang semuanya harus dipertimbangkan apabila menentukan sama ada perlindungan permukaan tambahan sesuai.
5. Faktor Prestasi Utama
Beberapa ciri teknikal menentukan sama ada rel panduan akan berfungsi dengan pasti sepanjang hayat perkhidmatannya.
Salah satu faktor yang paling diabaikan ialah kesan gabungan pesongan rel, pesongan kurungan, pelepasan kasut panduan dan kelurusan rel. Keperluan keselamatan lif dengan jelas menyedari bahawa faktor-faktor ini perlu dipertimbangkan bersama dan bukannya secara berasingan.
6. Panduan Pemilihan Rel Panduan
Memilih rel panduan yang betul bermula dengan aplikasi dan bukannya katalog produk. Rel yang berfungsi dengan baik dalam satu sistem mungkin tidak sesuai untuk yang lain kerana beban, kelajuan, jarak rel, keadaan sokongan, persekitaran operasi dan keperluan keselamatan mungkin sangat berbeza.
Langkah 1: Tentukan Beban
Tentukan jumlah jisim bergerak dan kenal pasti beban statik, dinamik, hentaman, brek dan sisi. Untuk aplikasi lif, berat kereta, beban undian, konfigurasi pengimbang, kelajuan, gear keselamatan dan jarak pendakap semuanya boleh menjejaskan keperluan rel.
Langkah 2: Sahkan Profil Rel
Bentuk keratan rentas mesti sepadan dengan peralatan dan spesifikasi yang berkaitan. Rel panduan jenis T diseragamkan secara meluas untuk aplikasi lif, manakala jentera perindustrian mungkin memerlukan profil tersuai.
Langkah 3: Semak Keperluan Dimensi
Sahkan ketinggian rel, lebar, ketebalan, panjang, susunan lubang pelekap jika berkenaan, konfigurasi sambungan dan toleransi yang dibenarkan.
Langkah 4: Pertimbangkan Persekitaran
- Pemasangan dalaman atau luaran
- Kelembapan dan pendedahan kepada air
- Habuk, bahan kimia atau bahan cemar industri
- Perubahan suhu
- Tempoh penyimpanan sebelum pemasangan
- Kekerapan penyelenggaraan yang diperlukan
Langkah 5: Sahkan Keserasian
Rel panduan harus dinilai sebagai sebahagian daripada sistem yang lengkap. Semak keserasian dengan kurungan, klip, plat ikan, kasut pemandu, penggelek, peranti keselamatan dan struktur sokongan sebelum memuktamadkan pesanan.
| Soalan Pembeli | Mengapa Ia Penting |
|---|---|
| Apakah beban yang akan dibawa oleh rel? | Menentukan kapasiti dan ketegaran struktur yang diperlukan. |
| Apakah kelajuan operasi? | Kelajuan yang lebih tinggi boleh menjadikan penjajaran, getaran dan kualiti permukaan lebih kritikal. |
| Apakah profil rel yang diperlukan? | Memastikan keserasian mekanikal dengan sistem panduan. |
| Apakah toleransi yang boleh diterima? | Mengawal ketepatan pemasangan dan ketekalan operasi. |
| Di manakah rel itu akan dipasang? | Membantu menentukan perlindungan kakisan dan keperluan bahan. |
| Piawaian yang manakah terpakai? | Menghalang pembelian produk yang tidak serasi secara teknikal. |
7. Pemasangan dan Penyelenggaraan
Malah rel panduan berkualiti tinggi boleh berprestasi buruk jika ketepatan pemasangan diabaikan. Penjajaran rel hendaklah diperiksa sepanjang proses pemasangan dan bukannya selepas semua bahagian dipasang.
Keutamaan Pemasangan
- Periksa rel sebelum pemasangan untuk melihat kerosakan, kakisan, ubah bentuk atau pencemaran.
- Sahkan titik rujukan pemasangan dan kedudukan kurungan.
- Kekalkan penjajaran dan jarak yang ditentukan di seluruh sistem.
- Pastikan sambungan dipasang dan diikat dengan betul.
- Periksa pengikat dan komponen sokongan mengikut spesifikasi yang berkenaan.
- Lakukan pemeriksaan pergerakan dan penjajaran terakhir sebelum pentauliahan.
Keperluan lif juga mengiktiraf kepentingan fleksibiliti lampiran dan pergerakan bangunan. EN 81-20 memerlukan pengaturan penetapan rel panduan untuk menampung kesan seperti penempatan bangunan biasa atau pengecutan konkrit sambil menghalang putaran lampiran yang boleh melepaskan rel.
Penyelenggaraan Rutin
Penyelenggaraan harus tertumpu pada tanda haus, getaran luar biasa, kakisan, pengikat longgar, permukaan rosak, bunyi tidak normal dan perubahan dalam tingkah laku berlari. Jika aplikasi melibatkan peralatan kritikal keselamatan, pemeriksaan hendaklah mengikut arahan pengeluar peralatan dan keperluan tempatan yang berkenaan.
8. Senarai Semak Pemeriksaan Kualiti
Pembeli mendapatkan rel panduan dalam jumlah harus mewujudkan proses pemeriksaan yang jelas sebelum pengeluaran bermula. Ini mengurangkan risiko menerima komponen yang secara teknikal sepadan dengan spesifikasi nominal tetapi menimbulkan masalah semasa pemasangan.
- Pengesahan bahan:Sahkan gred keluli yang ditentukan dan dokumentasi bahan yang berkaitan.
- Pemeriksaan dimensi:Semak dimensi profil kritikal terhadap lukisan atau spesifikasi yang diluluskan.
- Pemeriksaan kelurusan:Sahkan bahawa geometri rel kekal dalam toleransi yang diperlukan.
- Pemeriksaan permukaan:Cari calar, penyok, retak, kakisan atau kecacatan lain yang boleh menjejaskan prestasi.
- Pemeriksaan bersama:Periksa permukaan sambungan dan komponen sambungan.
- Pengesahan panjang:Sahkan panjang rel individu dan toleransi yang dibenarkan.
- Pemeriksaan pembungkusan:Pastikan rel dilindungi daripada ubah bentuk dan kerosakan alam sekitar semasa pengangkutan.
9. Cabaran Pembeli Biasa
Cabaran 1: Spesifikasi Tidak Jelas
Pembeli kadangkala meminta "rel panduan standard" tanpa menentukan aplikasi, profil, bahan, panjang, toleransi atau standard yang berkenaan. Ini boleh mengakibatkan penjelasan teknikal berulang dan pengeluaran tertunda.
Cabaran 2: Dimensi Tidak Konsisten
Dalam projek besar, walaupun perbezaan kecil antara kelompok boleh merumitkan pemasangan. Oleh itu, kawalan pembuatan yang konsisten adalah penting apabila beberapa lot pengeluaran terlibat.
Cabaran 3: Kerosakan Pengangkutan
Bahagian keluli yang panjang boleh terdedah kepada lenturan, hentaman, lembapan dan lelasan semasa pengangkutan. Kaedah pembungkusan dan pemuatan yang sesuai adalah sebahagian daripada kualiti produk, bukan difikirkan semula.
Cabaran 4: Komunikasi Lemah Antara Pembekal dan Pemasang
Butiran teknikal perlu disahkan sebelum pengeluaran, terutamanya apabila rel adalah sebahagian daripada sistem lif atau jentera bersepadu. Lukisan, toleransi, keperluan bahan, kriteria pemeriksaan, dan jangkaan pembungkusan harus dipersetujui terlebih dahulu.
Cabaran 5: Memilih pada Harga Sahaja
Harga seunit terendah mungkin tidak mewakili jumlah kos projek terendah. Kerja semula, kelewatan pemasangan, alat ganti, isu pengangkutan dan kualiti yang tidak konsisten boleh dengan cepat mengatasi perbezaan harga awal.
10. Mengapa Bekerja dengan Guojian Steel (Tianjin) Co., Ltd.?
Bagi pembeli yang mendapatkan rel panduan keluli, keupayaan pembekal untuk memahami keperluan teknikal adalah sama pentingnya dengan kapasiti pembuatan. Guojian Steel (Tianjin) Co., Ltd. boleh berfungsi sebagai rakan kongsi pembuatan teknikal untuk pembeli yang memerlukan komponen berasaskan keluli dengan dimensi yang ditentukan, keperluan pengeluaran yang konsisten dan sokongan berorientasikan aplikasi.
Proses penyumberan profesional harus bermula dengan permohonan sebenar. Daripada menganggap setiap pesanan sebagai produk keluli generik, pembekal dan pembeli boleh menjelaskan profil yang diperlukan, dimensi, keperluan bahan, keadaan permukaan, panjang, toleransi, pembungkusan dan jangkaan pemeriksaan sebelum pengeluaran.
Bagi pembeli antarabangsa, matlamatnya bukan semata-mata untuk membeli keluli panjang. Ia adalah untuk mendapatkan penyelesaian rel panduan yang sesuai dengan aplikasi, kaedah pemasangan, keperluan kualiti dan jadual projek.
11. Soalan Lazim
Apakah rel panduan digunakan?
Rel panduan mengawal pergerakan komponen bergerak di sepanjang laluan yang ditetapkan. Dalam lif, ia memandu kereta dan mengimbangi berat sambil membantu mengekalkan penjajaran dan kestabilan.
Apakah bahan yang biasa digunakan untuk rel panduan lif?
Keluli biasanya digunakan kerana ia memberikan kekuatan dan ketegaran yang diperlukan untuk aplikasi yang menuntut. Keperluan bahan khusus bergantung pada standard dan reka bentuk sistem yang berkenaan.
Apakah yang menjadikan rel panduan berkualiti tinggi?
Ciri-ciri penting termasuk sifat bahan yang sesuai, ketepatan dimensi, kelurusan, kemasan permukaan yang sesuai, geometri yang konsisten, sambungan yang boleh dipercayai dan pemeriksaan yang betul.
Mengapakah kelurusan rel panduan penting?
Sisihan yang berlebihan boleh menjejaskan interaksi antara rel dan komponen panduan, yang berpotensi meningkatkan getaran, bunyi, kehausan dan kesukaran pemasangan.
Bagaimanakah pembeli harus memilih rel panduan?
Mulakan dengan aplikasi, beban, kelajuan, profil rel, dimensi, had terima, susunan pemasangan, persekitaran operasi dan piawaian yang berkenaan. Sistem panduan yang lengkap harus dipertimbangkan dan bukannya rel sahaja.
Adakah rel panduan diseragamkan?
Sesetengah aplikasi menggunakan profil dan keperluan piawai. Untuk sistem lif, ISO 8100-33:2022 menentukan keperluan untuk rel panduan jenis T piawai yang digunakan untuk kereta angkat dan pemberat balas. Aplikasi industri lain mungkin memerlukan reka bentuk khusus aplikasi.
Bolehkah rel panduan disesuaikan?
Bergantung pada proses pembuatan dan aplikasi, keperluan seperti dimensi, panjang, gred bahan, keadaan permukaan, susunan lubang, pembungkusan dan butiran pengeluaran lain mungkin disesuaikan atau dipersetujui mengikut spesifikasi projek.
Mengapa rel pemandu perlu diperiksa sebelum penghantaran?
12. Kesimpulan
Rel panduan yang boleh dipercayai adalah hasil daripada lebih daripada profil keluli yang sesuai. Prestasi sebenar bergantung pada hubungan antara kualiti bahan, geometri, kelurusan, keadaan permukaan, kekuatan struktur, sambungan, ketepatan pemasangan dan persekitaran operasi.
Untuk lif dan sistem pergerakan ketepatan lain, faktor-faktor ini menjadi sangat penting kerana rel pemandu secara langsung mempengaruhi penjajaran, kualiti tunggangan, kestabilan peralatan, keperluan penyelenggaraan dan operasi yang selamat. Piawaian antarabangsa seperti ISO 8100-33 menyediakan keperluan yang ditetapkan untuk rel panduan lif yang standard, manakala peraturan tempatan mungkin menetapkan keperluan tambahan untuk pemasangan tertentu.
Bagi pembeli, pendekatan yang paling berkesan ialah mentakrifkan aplikasi dengan jelas, mengesahkan spesifikasi teknikal sebelum pengeluaran, menilai sistem panduan lengkap, dan bekerjasama dengan pengeluar yang mampu mengekalkan kualiti yang konsisten daripada bahan mentah melalui pemeriksaan akhir.
