Dalam pemasangan automatik dan peralatan pengendalian bahan, rel panduan menentukan sama ada slaid linear kekal senyap dan licin selepas tiga tahun atau mula goyah selepas hanya tiga bulan. Kebanyakan profil slot tunggal tradisional menumpukan beban pada satu permukaan kerja; beban sipi boleh secara beransur-ansur menarik gerabak keluar dari penjajaran, dengan ralat yang terhasil akhirnya menjejaskan prestasi keseluruhan mesin. H-Rail menangani isu ini melalui geometri keratan rentasnya dan bukannya bergantung semata-mata pada rawatan permukaan. Menampilkan profil aluminium berbentuk H simetri dengan sarang dua selari, ia direka bentuk untuk aplikasi gerakan salingan—seperti slaid linear, tiang angkat, mekanisme tolak-tarik, bingkai perkakas dan garisan penghantar ringan.

Apakah profil panduan bahagian H?

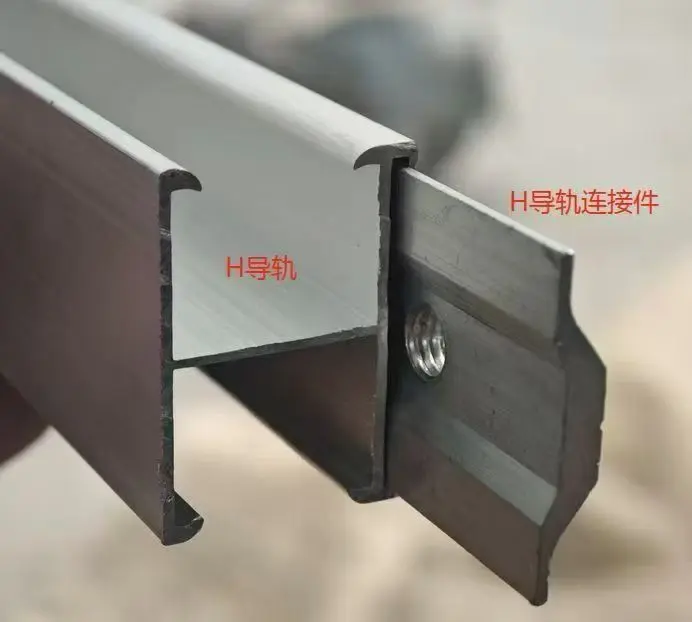

H-Rail ialah profil panduan aluminium berstruktur dengan keratan rentas yang menyerupai huruf "H": dua bebibir mendatar yang disambungkan oleh web pusat, menyediakan permukaan berlubang yang boleh digunakan pada kedua-dua sisi. Terima kasih kepada geometri simetri ini, beban menegak diagihkan merentasi dua lengan sokongan dan bukannya satu, manakala pusat terbuka mengurangkan berat tanpa menjejaskan ketegaran.

Geometri ini menawarkan kelebihan tiga kali ganda: berbanding dengan rel satu slot dengan berat yang sama, ia menunjukkan kurang pesongan di bawah beban sederhana; profil itu sendiri menahan kilasan apabila peralatan tertakluk kepada daya sisi atau hentian kecemasan; dan dengan dua permukaan bermesin tersedia, gerabak boleh berjalan di kedua-dua belah—atau pun pada kedua-dua belah secara serentak.

Kelebihan teras dan sebab di sebaliknya

Pengagihan beban seimbang:

Keratan rentas dwi-web mengedarkan tekanan pada dua lengan penyokong, menjadikan permukaan kerja kurang terdedah kepada kemek atau ubah bentuk daripada beban tertumpu. Pengalaman pembuatan kami menunjukkan prestasi galas beban yang konsisten merentas kelompok—faktor kritikal apabila membina ratusan stesen kerja yang sama.

Kestabilan kilasan:

Keratan rentas simetri H-Rail sememangnya tahan berpusing apabila peralatan menggunakan daya sisi atau apabila rel panjang dipasang. Ini secara langsung menyelesaikan isu bengkel biasa: H-Rails berpusing sedikit selepas pemasangan, menyebabkan gerabak terikat atau tersekat separuh jalan melalui lejangnya. Reka Bentuk Boleh Balik: Kedua-dua sisi beralur dimesin dengan ketepatan, membolehkan rel dipasang menghadap ke atas, menghadap ke bawah atau menegak; ia juga boleh berfungsi sebagai rasuk struktur atau penyambung bingkai. Satu profil merangkumi berbilang konfigurasi reka bentuk, mengurangkan keperluan untuk kurungan tersuai.

Kelurusan pada Pukulan Panjang:

Setiap rel diluruskan selepas penyemperitan dan diperiksa secara individu sebelum penghantaran, memastikan kelurusan tanpa tunduk—walaupun dalam panjang yang panjang. Pergerakan gerabak kekal konsisten merentasi keseluruhan strok, mengelakkan sesak atau longgar pada kedua-dua hujung.

Permukaan Kerja Beranod Keras:

Lapisan beranod keras meningkatkan kekerasan permukaan dan rintangan haus, menghalang degradasi permukaan walaupun semasa gelongsor frekuensi tinggi. Ia menahan habuk dan lembapan bengkel, manakala kemasan matte menghalang pengumpulan kotoran—menjadikannya sesuai untuk bilik bersih dan kawasan pemasangan tepat.

Spesifikasi Teknikal

item	Spesifikasi
bahan	Aloi aluminium, tersemperit panas
Jenis bahagian	Profil H simetri, web berganda, teras berongga
Rawatan permukaan	Anodisasi keras, kemasan matte
Panjang	Potong mengikut panjang setiap lukisan pelanggan
Kelurusan	Diluruskan dan diperiksa sebelum penghantaran
Pilihan pemesinan	Potong-ke-panjang, hujung chamfering, penggerudian, penorehan, pemesinan ketepatan
MOQ	1 × 20GP bekas; pesanan percubaan yang lebih kecil boleh dirunding
Masa utama	7–15 hari bekerja selepas deposit diterima
Terma perdagangan	FOB / CFR / CIF

Memilih Rel yang Tepat untuk Peralatan Anda

Mulakan dengan arah beban：

Jika beban diletakkan terus di atas Rel-H dan dayanya menegak secara konsisten, profil web dwi standard biasanya mencukupi. Walau bagaimanapun, jika beban berada di luar tengah atau peralatan mengalami hentian kecemasan yang kerap, kami mengesyorkan untuk membincangkan syarat permohonan anda dengan kami terlebih dahulu; kelebihan geometri reka bentuk profil adalah paling kritikal dalam senario ini.

Panjang ialah faktor utama kedua：

Pukulan yang lebih panjang menguatkan sebarang kelengkungan rel; oleh itu, untuk lejang yang melebihi beberapa meter, kami mengesyorkan agar anda memesan rel potong ke panjang yang telah diluruskan dan diperiksa daripada memotong profil di tapak. Perbezaannya terletak pada pergerakan lancar dan berterusan berbanding lejang pertengahan yang berpotensi mengikat.

Persekitaran operasi adalah faktor ketiga：

Permukaan beranod keras sesuai untuk bengkel berdebu dan kemudahan lembap. Jika H-Rail akan terdedah kepada prosedur pencucian atau cecair pemotongan, sila maklumkan kepada kami media tertentu supaya kami boleh mengesahkan keserasian permukaan sebelum pesanan dibuat.

Pembuatan dan Kawalan Kualiti

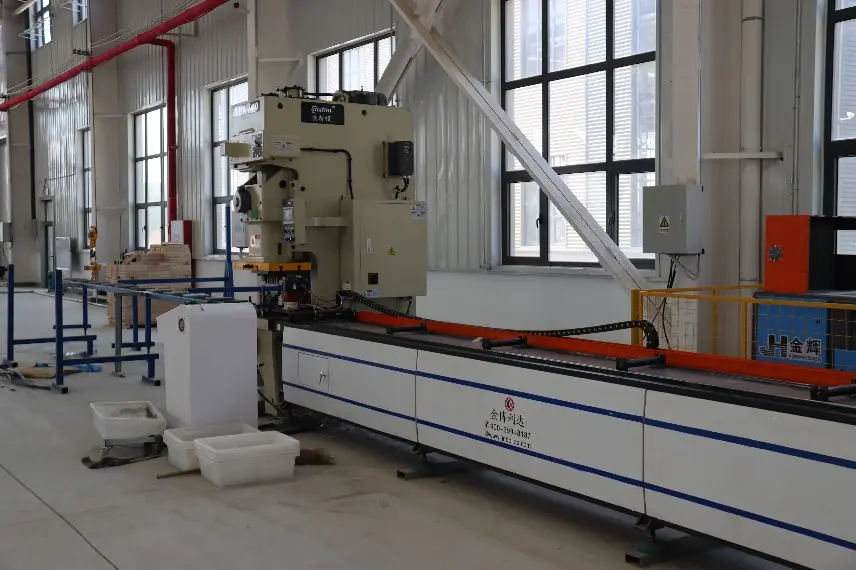

H-Rail dihasilkan di kemudahan kami sendiri; penyemperitan, pemesinan dan penanodan semuanya dilakukan secara dalaman. Kemudahan pengeluaran kami mengendalikan lapan saluran pembentuk saluran C, dua barisan pembentuk keluli "Ji"-profil (profil topi), dua mesin pemotong laser gentian berkuasa tinggi dan empat garisan tebukan CNC. Peralatan proprietari kami termasuk model utiliti yang dipatenkan "Mesin Penebuk Profil Aluminium" (ZL 2023 2 2784865.9). Kilang itu mempunyai kapasiti pengeluaran profil tahunan kira-kira 200,000 tan.

Kami mengeksport ke lebih 30 negara dan menyokong program bekalan jangka panjang untuk kedua-dua kontraktor projek dan pengeluar peralatan; dokumentasi eksport dan pengaturan pemeriksaan pihak ketiga boleh dirundingkan berdasarkan kes demi kes.

Soalan Lazim

S1: Adakah anda pengilang atau syarikat perdagangan?

A: Kami adalah pengilang. Penyemperitan, pelurus, pemesinan, dan anodisasi keras bagi H-Rails kami semuanya disiapkan di pangkalan pengeluaran kami sendiri di Tianjin, China. Anda dialu-alukan untuk menyemak rekod dan pensijilan kilang kami.

S2: Apakah kuantiti pesanan minimum (MOQ)?

A: MOQ standard ialah satu bekas 20GP. Kami boleh menerima kuantiti yang lebih kecil untuk pesanan percubaan awal atau kumpulan sampel—sila beritahu kami spesifikasi keratan rentas yang diperlukan dan jumlah panjang, dan kami akan memberikan sebut harga sewajarnya.

S3: Bolehkah anda memproses produk mengikut lukisan kami?

A: Ya. Proses pemotongan panjang tetap, penghujung chamfering, penggerudian, penorehan dan proses kemasan lain semuanya dilakukan secara dalaman. Rel sedia untuk dipasang semasa penghantaran, tidak memerlukan pemprosesan lanjut di kemudahan anda.

S4: Apakah beban angin dan salji yang boleh tahan rel anda?

J: H-Rails kami telah menjalani ujian simulasi beban angin dan salji yang ketat. Kami boleh melakukan pengiraan beban berdasarkan parameter iklim tempatan dan mengesyorkan model H-Rail yang sesuai untuk memenuhi piawaian antarabangsa seperti EN 1991 dan ASCE 7.

S5: Bagaimanakah anda memastikan konsistensi kualiti untuk pesanan pukal?

J: Setiap kelompok menjalani pemeriksaan untuk kelurusan, integriti struktur dan kualiti permukaan sebelum pembungkusan; piawaian penerimaan yang sama digunakan dari sampel awal hingga bekas akhir.

S6: Adakah H-Rails anda serasi dengan pengapit PV arus perdana di pasaran?

Profil H-rel standard adalah serasi dengan sebahagian besar pengapit pertengahan, pengapit hujung dan pengikat keluli tahan karat yang terdapat di pasaran. Sekiranya anda mempunyai keperluan khusus untuk memadankan pengapit, kami juga boleh mengeluarkan profil tersuai dengan mencipta acuan baharu.
