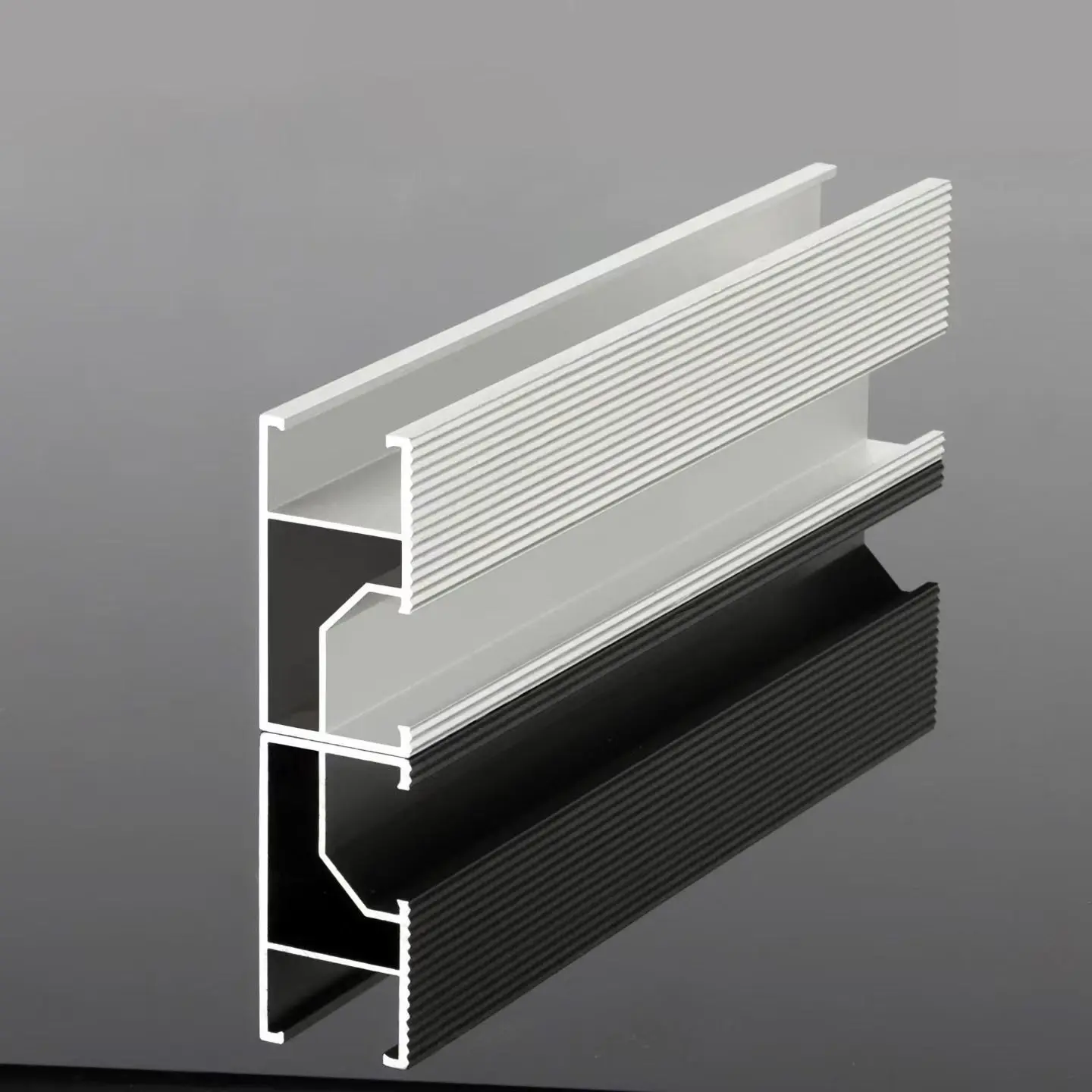

Kami mereka bentuk profil rel panduan bukan standard tersuai berdasarkan geometri bumbung khusus dan bukannya memilihnya daripada senarai inventori standard. Kami membentuk profil yang diperlukan menggunakan keluli S350GD berkekuatan tinggi, menggabungkan slot T standard yang kekal serasi dengan pengapit tengah luar rak, pengapit hujung dan nat gelongsor; ini dibekalkan dengan sama ada salutan hot-dip galvanized atau Zn-Al-Mg. Reka bentuk profil, pembentukan gulungan, tebukan, dan operasi potong-ke-panjang semuanya dilakukan di kilang kami sendiri di Tianjin, China.
Senario biasa termasuk profil trapezoid atau jahitan berdiri yang tidak konvensional dan ketinggian rusuk yang melebihi julat standard, di mana tapak rel C/U standard akan mengganggu rusuk bumbung, menghalangnya daripada duduk rata.
Pada bumbung dengan perubahan kelengkungan atau ketinggian, rel standard dengan profil tetap sama ada akan meninggalkan jurang atau memaksa bingkai modul untuk berpusing. Profil tersuai bagi rel panduan bukan standard membolehkan setiap titik pelekap diletakkan pada ketinggian yang diperlukan tepat.
Situasi yang melibatkan ketinggian pelekap yang rendah, peralatan bumbung yang menembusi tatasusunan, atau modul yang ditetapkan pada sudut kecondongan khas. Profil rel tersuai boleh dibuat cetek atau dibentuk untuk membersihkan halangan, menghapuskan keperluan untuk mereka bentuk semula keseluruhan tatasusunan hanya untuk menampung profil standard.
Apabila purlin sedia ada adalah tetap dan tidak boleh alih, profil rel panduan bukan standard yang direka untuk memadankan jarak purlin sedia ada membolehkan tatasusunan baharu dipasang terus pada struktur asal tanpa pemotongan atau tetulang.
Profil direka khusus untuk bentuk rusuk bumbung, kedudukan purlin dan sudut modul. Selepas penghantaran, rel adalah komponen sedia untuk dipasang dan bukannya penyelesaian kompromi. Ini diterjemahkan kepada penjimatan yang ketara dalam buruh di tapak—menghapuskan keperluan untuk memotong, mengisar atau berkilauan di atas bumbung dan secara drastik mengurangkan pemberhentian kerja yang tidak dijangka.
Keratan rentas rel panduan bukan standard membolehkan bahan diletakkan tepat di mana momen lentur bertindak; untuk berat yang sama, ia memberikan momen inersia yang lebih tinggi daripada bahagian standard. Apabila beban bumbung menjadi kekangan, logik yang sama digunakan secara terbalik: bahagian boleh dibuat lebih ringan untuk mengawal beban mati pada bumbung yang sudah tua.
Tanpa mengira profil luaran, permukaan pengapit mengekalkan slot T standard. Pengapit pertengahan, pengapit hujung dan kacang gelongsor yang tersedia secara komersil boleh digunakan seperti biasa, dan bil bahan yang selebihnya kekal tidak berubah. Alat pemasangan sedia ada dan inventori pengapit anda kekal boleh digunakan.
Bahagian ini dibentuk melalui pembentukan gulungan berterusan daripada jalur keluli dalam satu laluan, memastikan kelurusan dan kebolehulangan yang konsisten merentas kelompok—bekas kesepuluh akan sepadan dengan sampel yang diluluskan.
Rel panduan bukan standard mempunyai pilihan hot-dip galvanized (Z275) dan Zinc-Aluminium-Magnesium (ZAM80–150). Zink-Aluminium-Magnesium menawarkan keupayaan penyembuhan sendiri pada bahagian tepi yang dipotong dan rintangan semburan garam yang unggul berbanding dengan galvanizing konvensional; oleh itu, kami mengesyorkannya untuk kawasan pantai dan tapak perindustrian dengan kelembapan tinggi. Waranti rintangan kakisan adalah 15 tahun untuk celup panas tergalvani dan 25 tahun untuk Zink-Aluminium-Magnesium.
| item | Spesifikasi rujukan | Nota |
| bahan | S350GD / S450GD keluli berbentuk sejuk | Jalur keluli berkekuatan tinggi, berbentuk gulungan |
| Salutan | Hot-dip tergalvani Z275, atau Zn-Al-Mg ZAM80–150 | Dipilih setiap projek |
| Ketebalan | 1.2 / 1.5 / 2.0 / 2.5 mm | 1.2–1.5 mm tipikal untuk bahagian biasa |
| Ketinggian bahagian | 40 / 45 / 50 / 60 / 80 mm | Bahagian tersuai untuk mereka bentuk |
| Lebar bebibir | 30 / 35 / 40 mm | Dipadankan dengan pengapit modul |
| Slot | T-slot atau slot terbuka | Untuk kacang slaid standard |
| Panjang | 3 / 4 / 6 m, dipotong mengikut panjang | Dioptimumkan untuk pengangkutan dan pemotongan |
| Berat unit | lebih kurang 1.2–3.5 kg/m | Bergantung pada bahagian dan ketebalan |
| Modul yang serasi | Modul c-Si biasa, 500–700 W | Landskap atau potret |
| Maks. rentang sokongan | 1.0–1.5 m | Tertakluk kepada pengiraan struktur; bahagian kosong lebih rendah |
| MOQ | 1 × 20GP bekas; pesanan percubaan yang lebih kecil boleh dirunding | — |
| Masa utama | 7–15 hari bekerja selepas deposit diterima | — |
| Terma perdagangan | FOB / CFR / CIF | — |
Laluan beban ditentukan oleh keratan rentas khusus yang direka untuk projek; oleh itu, protokol pemasangan untuk rel panduan bukan standard ini adalah lebih ketat daripada rel standard. Kami memerlukan setiap pasukan pemasangan untuk mematuhi lima perkara berikut:
1. Jangan terbalikkan orientasi slot berbanding arah pemasangan—orientasi yang salah mengubah keratan rentas galas beban dan mengurangkan kapasiti beban.
2. Ketatkan bolt dengan ketat mengikut tork reka bentuk; tork yang berlebihan pada kawasan berdinding nipis bahagian tersuai boleh menyebabkan penghancuran tempatan.
3. Penyambungan rel mesti menggunakan penyambung tersuai yang direka untuk bahagian khusus ini; penyambung rel standard tidak serasi dengan geometri ini.
4. Pasang gasket penebat pada titik sentuhan antara logam yang berbeza untuk mengelakkan kakisan elektrokimia; pastikan pengikat serasi dengan salutan (Hot-Dip Galvanized atau Zinc-Aluminium-Magnesium).
5. Jangan memijak bahagian berdinding nipis di bahagian tengah rel; beban tertumpu dari lalu lintas kaki boleh menyebabkan ubah bentuk.
Syarikat kami melaksanakan proses kawalan kualiti tiga peringkat: pemeriksaan jalur keluli yang masuk dan bahan salutan (semakan gred, ketebalan dan berat salutan); pengukuran dalam talian bagi dimensi keratan rentas dan kelurusan semasa membentuk gulungan; dan pemeriksaan akhir ketepatan keratan rentas, kelurusan dan keadaan permukaan sebelum membungkus setiap kelompok. Sistem pengurusan kualiti dan alam sekitar kami diperakui di bawah ISO 9001, ISO 14001 dan ISO 45001; skop pensijilan meliputi struktur pelekap PV keluli dan aksesori PV logam.
J: Kami memerlukan lukisan jubin bumbung atau purlin (atau lakaran keratan rentas berdimensi), dimensi dan susun atur modul serta rentang sokongan yang dirancang. Berdasarkan ini, kami akan mengesahkan keratan rentas, spesifikasi salutan dan berat unit sebelum memberikan sebut harga. Sampel atau keratan rentas artikel pertama boleh dihasilkan sebelum pengeluaran besar-besaran.
A: Kami adalah pengilang. Pembentukan gulungan, tebukan, pemprosesan potong-ke-panjang, dan pengurusan salutan semuanya dijalankan di kemudahan pengeluaran kami sendiri di Tianjin, China. Anda dialu-alukan untuk menyemak rekod dan sijil kilang kami.
J: Untuk kebanyakan aplikasi bumbung pedalaman, Hot-Dip Galvanized (Z275) adalah mencukupi. Untuk persekitaran pesisir pantai, kelembapan tinggi atau menghakis industri, kami mengesyorkan Zink-Aluminium-Magnesium, kerana ia menawarkan perlindungan termutakhir yang unggul dan rintangan semburan garam. Syarat waranti berbeza dengan sewajarnya: 15 tahun untuk Hot-Dip Galvanized dan 25 tahun untuk Zink-Aluminium-Magnesium.
A: Kuantiti pesanan minimum standard ialah satu bekas 20GP. Untuk pesanan percubaan awal atau kumpulan sampel profil baharu, kami boleh menerima kuantiti yang lebih kecil; hanya sediakan lukisan profil dan jumlah panjang, dan kami akan memetik sewajarnya.
J: Ia bergantung pada spesifikasi profil rel panduan bukan standard. Profil diubah suai standard adalah serasi dengan pengapit arus perdana dan pengikat keluli tahan karat yang terdapat di pasaran; untuk profil khas, kami menyediakan pengapit dan penyambung yang sepadan untuk memastikan keserasian semasa pemasangan di tapak.
