Pengapit Perantaraan Aloi Aluminium

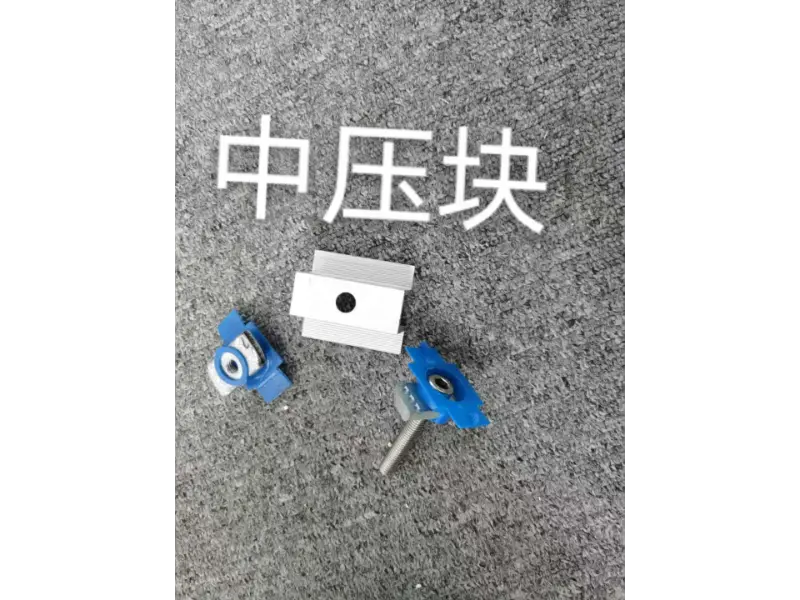

Pengapit perantaraan aloi aluminium (pengapit pertengahan fotovoltaik) ialah komponen khusus yang direka untuk melindungi modul fotovoltaik (PV). Diletakkan di antara dua panel PV bersebelahan, ia mengunci modul pada rel pelekap, mengehadkan anjakan mendatar, dan meningkatkan rintangan angin dan seismik keseluruhan tatasusunan. Ia dilengkapi dengan 304 pengikat keluli tahan karat dan pad getah anti-gelincir EPDM pilihan untuk melindungi bingkai modul daripada kerosakan. Reka bentuk ini menggabungkan saluran saliran dan aliran udara untuk meminimumkan pengumpulan habuk, air dan salji. Pengapit ini digunakan secara meluas dalam pemasangan atas bumbung komersial dan perindustrian, sistem PV kediaman, dan loji janakuasa suria yang dipasang di tanah skala utiliti. Dimensi boleh disesuaikan berdasarkan ketebalan modul dan keperluan beban projek tertentu.

Fungsi Teras

1. Pengapit dan Pengaman Perantaraan:

Dipasang di antara dua modul PV bersebelahan, pengapit perantaraan aloi aluminium mengunci modul dengan kukuh pada rel pelekap. Ia mengehadkan kedua-dua anjakan mendatar dan menegak, memastikan modul kekal sejajar dengan kemas dan tertakluk kepada daya seragam yang stabil; ia berfungsi sebagai komponen penyambung utama untuk mengamankan keseluruhan tatasusunan.

2. Rintangan Angin dan Seismik:

Dengan menyediakan pengapit berbilang titik, peranti mengehadkan pergerakan modul dan ayunan semasa kejadian angin kencang atau seismik. Ini menghalang modul daripada beralih daripada rel atau bergetar di bawah beban yang melampau, dengan itu meningkatkan kestabilan keseluruhan tatasusunan dalam keadaan cuaca yang teruk.

3. Anti-Slip dan Anti-Longgar:

Gerigi anti-gelincir dalaman, digabungkan dengan pad getah EPDM, meningkatkan geseran antara pengapit dan bingkai modul. Ini menghalang modul daripada tergelincir atau longgar, sementara juga mengurung tegasan pengapit untuk melindungi bingkai modul daripada dihancurkan atau rosak.

4. Pemindahan Beban:

Pengapit memindahkan berat modul secara sekata—bersama-sama dengan beban angin dan salji—ke rel pelekap, tiang sokongan dan struktur asas. Ini mengedarkan tekanan, menghalang beban berlebihan setempat yang sebaliknya boleh membawa kepada ubah bentuk struktur atau kerosakan pada modul PV.

5. Saliran dan Aliran Udara:

Struktur pengapit perantaraan aloi aluminium mempunyai saluran saliran dan aliran udara bersepadu. Ini memudahkan larian air hujan dan pemeluwapan yang cekap, mengurangkan pengumpulan habuk, air dan salji di titik pengapit, di samping meminimumkan risiko teduhan dan pengumpulan beban yang berlebihan pada modul.

6. Keserasian dan Kepelbagaian:

Serasi dengan ketebalan modul solar standard (cth., 30mm, 35mm, 40mm) dan boleh disesuaikan untuk dimensi bukan standard. Direka bentuk untuk berfungsi dengan pelbagai struktur bingkai dan modul daripada pengeluar yang berbeza, sistem bekalan tunggal boleh memenuhi keperluan projek yang pelbagai.

Spesifikasi Teknikal

item	Spesifikasi
Gred Aloi Asas	Aloi Aluminium 6005-T5 / 6063-T5 (pilihan)
Rawatan Permukaan	Anodisasi perak, ketebalan filem ≥10μm
Ketebalan Filem Anodik	≥10μm, penyesuaian pekat tersedia untuk persekitaran semburan garam pantai dan tinggi
Ketebalan Modul yang Serasi	30mm, 35mm, 40mm (boleh disesuaikan)
Panjang Standard	40/50/60/80mm (potong mengikut saiz atas permintaan)
Jenis Struktur	Struktur pengapit pertengahan modular dengan profil gigi anti-gelincir di bahagian dalam
Pengikat Penyokong	304 keluli tahan karat T-bolt & nat
Aksesori Pilihan	Gasket anti-gelincir getah EPDM
Rintangan Beban Angin	Sehingga 60m/s (disemak semula setiap projek)
Muatan Salji	1.4kN/m² (dikira setiap projek)
Senario Aplikasi	Atap bumbung komersial & perindustrian, PV kediaman, stesen janakuasa PV pusat yang dipasang di tanah
Piawaian Terpakai	GB/T 5237, CE, pensijilan ISO9001 tersedia

Perkhidmatan Pembungkusan dan Logistik

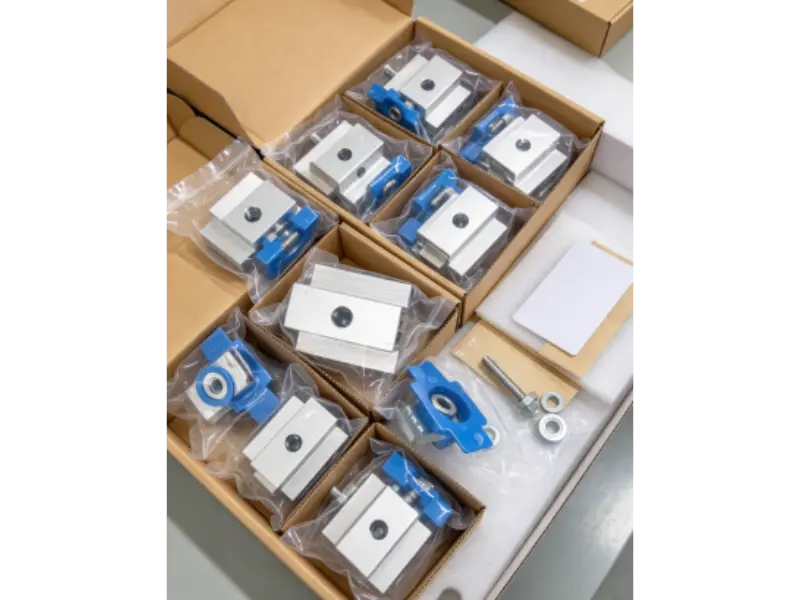

1. Pembungkusan Individu:

Setiap pengapit perantaraan aloi aluminium dibungkus secara berasingan untuk mengelakkan geseran atau hentaman, melindungi permukaan beranod dan memastikan tiada calar atau kerosakan salutan berlaku semasa transit.

2. Pelabelan Jelas:

Item diisih mengikut model dan spesifikasi, dengan label dan senarai pembungkusan yang jelas disertakan untuk memudahkan semakan inventori di tapak yang cepat dan penyimpanan yang teratur.

3. Pengesahan Kuantiti:

Setiap penghantaran menjalani kiraan dan pengesahan menyeluruh model dan kelompok untuk memastikan item sebenar—dari segi kuantiti dan spesifikasi—sempurna sepadan dengan senarai pembungkusan, mengelakkan kekurangan atau ketinggalan.

4. Pembungkusan Luar Diperkukuh:

Barangan dibungkus dalam karton standard atau peti kayu yang kukuh, dilengkapi dengan bahan kusyen dalaman dan pelindung sudut bertetulang untuk mengelakkan ubah bentuk daripada hentaman semasa pengangkutan.

5. Perlindungan Kelembapan:

Bahan pengering disertakan dalam pembungkusan untuk memastikan persekitaran kering di seluruh transit laut atau darat, menghalang kerosakan berkaitan kelembapan pada salutan anod dan memastikan komponen bersedia untuk pemasangan segera semasa ketibaan.

6. Sokongan Logistik:

Pilihan penghantaran yang fleksibel termasuk penghantaran berperingkat. Untuk pesanan antarabangsa, kami menyediakan senarai pembungkusan yang komprehensif dan dokumentasi kastam untuk memastikan pelepasan eksport yang lancar; untuk pesanan domestik, kami menawarkan penghantaran penuh trak terus ke tapak, sejajar dengan jadual pembinaan.

Proses Pemasangan

1. Taklimat Prapemasangan:

Kami menyediakan pelan pemasangan dan dokumentasi teknikal, menggariskan titik pemasangan utama, keperluan mengetatkan, dan langkah berjaga-jaga penting, disokong oleh taklimat teknikal pra-pembinaan.

2. Kedudukan dan Susun Atur:

Berdasarkan pelan tindakan reka bentuk, susun atur modul solar dan rel pelekap ditentukan, dan titik pemasangan untuk pengapit pertengahan ditandakan untuk memastikan jarak dan penjajaran yang konsisten.

3. Penempatan Modul:

Modul solar diletakkan pada rel pelekap; jarak dan perataan antara modul bersebelahan dilaraskan untuk memastikan bingkai modul sesuai dengan sempurna ke dalam slot pengapit tengah.

4. Pemasangan dan Mengetatkan:

Pasang pengapit perantaraan aloi aluminium dan ketatkan bolt-T kepada tork yang ditentukan. Pastikan daya pengetatan dikawal dengan baik—elakkan daya berlebihan yang boleh merosakkan bingkai modul dan pastikan ia tidak terlalu longgar, yang boleh menyebabkan ketidakstabilan.

5. Pemeriksaan Anti-gelincir:

Sahkan bahawa pad getah EPDM dan gerigi anti-gelincir diletakkan dengan betul. Periksa setiap titik pengapit untuk memastikan modul selamat dan tidak akan tergelincir atau longgar.

6. Pemeriksaan Akhir dan Penerimaan:

Periksa keseluruhan tatasusunan untuk memastikan semua komponen diketatkan dan diratakan dengan betul. Sahkan jurang antara modul dan penjajaran keseluruhannya. Sebaik sahaja keperluan galas beban telah disahkan dan pemasangan lulus pemeriksaan, projek itu boleh diserahkan.

Soalan Lazim

S1: Apakah jurang yang perlu ditinggalkan di antara bingkai dua modul bersebelahan apabila menggunakan pengapit tengah?

J: Untuk projek standard, jurang pengembangan 5–8 mm adalah mencukupi untuk menampung pengembangan dan pengecutan haba. Kami juga boleh mengesyorkan spesifikasi yang sesuai berdasarkan lukisan projek anda apabila anda membuat pesanan.

S2: Apakah tork pengetatan yang betul untuk pengapit tengah, dan adakah ia akan merosakkan bingkai modul?

A: Ketatkan bolt-T mengikut spesifikasi tork standard. Dengan pad getah EPDM bertindak sebagai penampan, pengetatan yang betul tidak akan merosakkan bingkai modul. Walau bagaimanapun, tork yang berlebihan boleh menghancurkan bingkai aluminium, jadi terlalu ketat harus dielakkan.

S3: Adakah bolt yang digunakan dengan pengapit tengah akan dirampas semasa penggunaan luar jangka panjang, menjadikannya sukar untuk ditanggalkan kemudian?

A: Kami membekalkan 304 pengikat keluli tahan karat sebagai standard, yang menawarkan rintangan yang baik untuk merampas. Untuk projek luar jangka panjang, bolt dengan salutan anti rampasan juga boleh dipilih untuk memudahkan pengalihan keluar semasa penyelenggaraan atau penggantian modul pada masa hadapan.

S4: Bolehkah pengapit tengah digunakan semula jika gerigi (gigi) sudah haus?

J: Ia boleh digunakan semula jika gerigi tidak haus dengan ketara dan profil kekal tidak cacat. Jika gerigi sangat haus, prestasi anti-slip akan terjejas; oleh itu, kami tidak mengesyorkan menggunakannya untuk projek fotovoltaik baharu.

S5: Bolehkah pengapit pertengahan dengan spesifikasi ketebalan berbeza dicampur pada projek atas bumbung yang sama?

J: Mencampurkan spesifikasi yang berbeza tidak disyorkan. Menggunakan pengapit perantaraan dengan ketebalan yang berbeza-beza boleh menyebabkan pemuatan tidak sekata pada modul, yang berpotensi menyebabkan kepekatan tegasan setempat dan meningkatkan risiko retakan mikro; oleh itu, adalah lebih baik untuk menyeragamkan spesifikasi.

S6: Apakah pertimbangan khusus yang perlu diingat semasa memilih pengapit perantaraan untuk modul dwi-kaca format besar?

J: Memandangkan berat sendiri modul dwi-kaca format besar yang lebih besar, adalah dinasihatkan untuk mengutamakan penggunaan pengapit perantaraan aloi aluminium yang lebih tebal. Selain itu, sahkan ketinggian bingkai modul, sahkan panjang sesentuh pengapit yang berkesan, dan—jika perlu—tingkatkan bilangan mata pengapit.
